Fasta bryggor med stenkistor av glasfiber

Under de senaste 10 åren har Moderna Bryggor AB monterat över 360 stenkistor av glasfiber på fasta bryggor i framförallt Stockholms Skärgård. Några fördelar är att de är mycket kraftiga, flexibla och starkare mot is och vågor samt har en väsentligt längre livslängd (300 år) än traditionella bryggor!

Vi bygger även marknadens kraftigaste bryggdäck, som är höj- och sänkbart efter montaget. Bryggorna anpassas efter befintlig miljö med stor noggrannhet.

STAPELBARA MODULER

Kraftiga och flexibla stenkistor i glasfiber

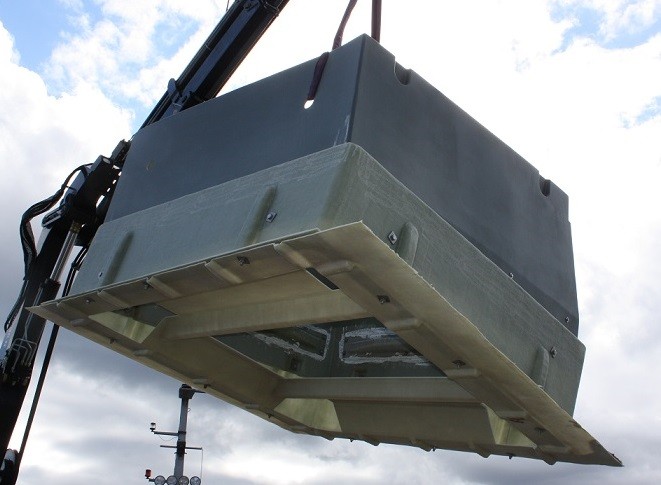

En modern fast bryggas stenkista/or av glasfiber består av ett antal stapelbara moduler, byggklossar, som bultas samman genom syrafasta M16 stålbultar av A4 kvalitet. Ju större bottendjup desto fler moduler.

Modulerna kan vinklas i förhållande till varandra i syfte att anpassa stenkistan till just din sjöbottens lutning och djup (se sidan Så byggs en modern brygga). Under de senaste 10 åren har Moderna Bryggor AB monterat över 360 stenkistor av glasfiber i framförallt Stockholms Skärgård.

Stenkistans övre modul ”E”, som bryggdäcket sitter fastbultat i, är höj- och sänkbar.

Fasta bryggor som är starkare mot is och vågor

Syftet med att bygga stenkistorna av glasfiber är att de skall tåla även de mest utsatta lägena för en fast brygga vad avser is och havssjö. Glasfiber är ett extremt stark och tåligt material och fungerar bäst i just vatten. Det som på sikt kan bryta ner ett glasfiberlaminat är starkt solljus.

Genom att 90 procent av stenkistan ligger i vatten och bryggdäcket skyddar den från sol så är detta ingen negativ faktor. Genom att ett glasfiberlaminat består av korslagda fibrer blir det ojämförligt tåligare mot t.ex. sprickbildning och nötning i jämförelse med t.ex trä (för mer information se sidan Teknik).

Längre livslängd

I och med att glasfiber inte bryts ner av naturen på samma sätt som t.ex. trä, ökar livslängden med ett par hundra år. Därför lämpar sig en stenkista/or i glasfiber väl för fasta bryggor som skall finnas kvar länge. Se faktarutan nedan.

Byggs inomhus

Enligt tradition byggs bryggor med stenkistor på den plats där bryggan skall användas. Förutom dåligt väder och ofta mindre bra arbetsförhållanden är nackdelen en relativt lång byggnationstid.

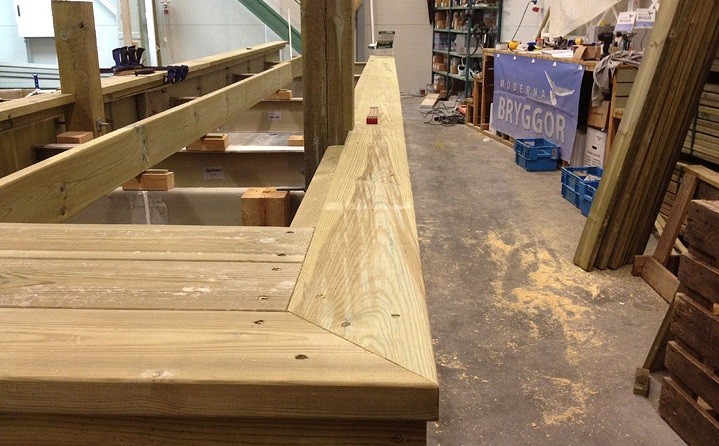

Moderna bryggor byggs därför istället helt färdiga inomhus i vår moderna fabrik (f.d. Albin Marin-fabriken i Kristinehamn) med tillgång till moderna effektiva verktyg och maskiner. Se även sidan Fabriken.

Beprövad teknik för fasta bryggor

Trots att varje brygga utformas enligt beställarens önskemål, smak och tycke, är bryggans grundkonstruktion densamma. Detta gör att de genom längre tillverkningsserier blir väl utvecklade och beprövade.

Marknadens kraftigaste bryggdäck

Samtliga moderna bryggor (A,B, och C, se nedan) monteras som standard med ett extremt tjockt och starkt bryggdäck 195X45 mm där varje ”planka” är nästan 2 dm bred och 5 cm tjock med den kraftigaste impregneringsdgraden NTR A. Virket i bryggorna levereras av Impregna i Dalarna. Allt däcksvirke skruvas med rostfria och syrafasta stålskruv.

OLIKA MODELLER

Stenkistorna av glasfiber tillverkas i tre olika storlekar:

A – Den största ger en däcksbredd av 2.35 – 3.1 meter och är avsedd för mer oskyddade vatten (utomskärs- eller havsmiljö). Den kan användas för ett vattendjup ner till 4 meter.

B – Mellanstenkistan som är avsedd för skärgårdsförhållanden och ett vattendjup ner till 2.5 meter, ger en däcksbredd av 2.0 – 2.30 meter.

C – Den minsta stenkistan används för lite mer skyddade lägen och ett vattendjup ner till 2.0 meter. Denna ger en däcksbredd av 1.5 – 1.75 meter.

Bryggdäckets utformning

I kombination med de oilka stenkistorna kan även bryggdäcket byggas med olika utformning A, B eller C. Detta hänger i första hand ihop med vilken däckshöjd (höjd över vatten) och bredd som du vill ha på din brygga. Bryggdäcket ”A” är avsett för en brygghöjd mellan 85- och 95 cm över normalt vattenstånd.

Bryggdäcket ”B” är avsett för en brygghöjd mellan 70- och 80 cm över normalt vattenstånd.

Bryggdäcket ”C” är avsett för en brygghöjd mellan 60 och 70 cm över normalt vattenstånd. Detta däck används oftast som en förbindlelsegång mellan ett bryggdäck A eller B och in till land (vid t.ex. långgrunda stränder).

Personlig utformning av fasta bryggor

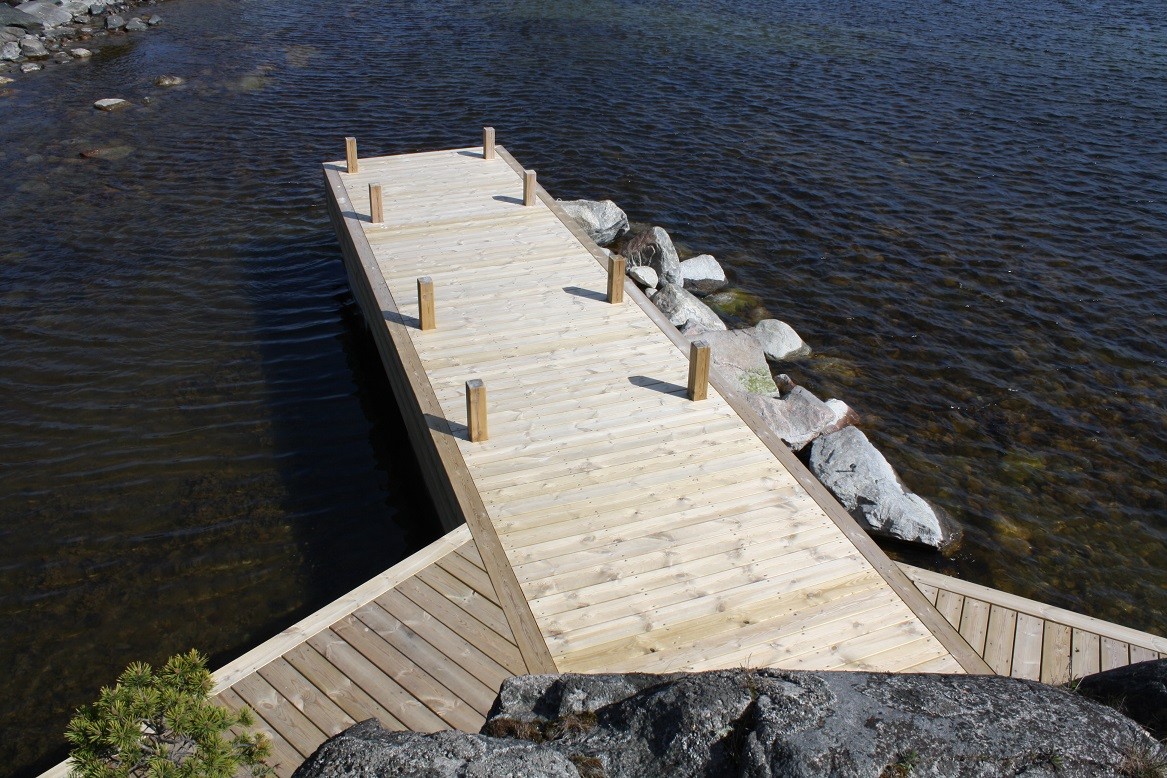

Trots att moderna bryggor i viss mån serietillverkas i en stor fabrik kan varje brygga utformas enligt varje beställares önskemål vad gäller bredd, längd, T-form, L-form eller t.ex. som nedan (för fler bryggbilder se sidan Bilder och referenser).

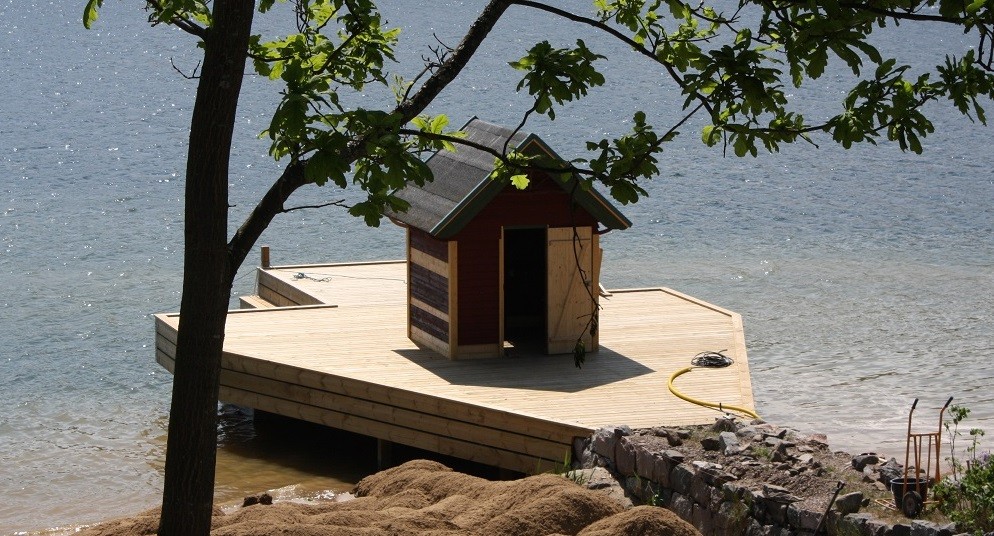

Bastubrygga på södra Ingarö.

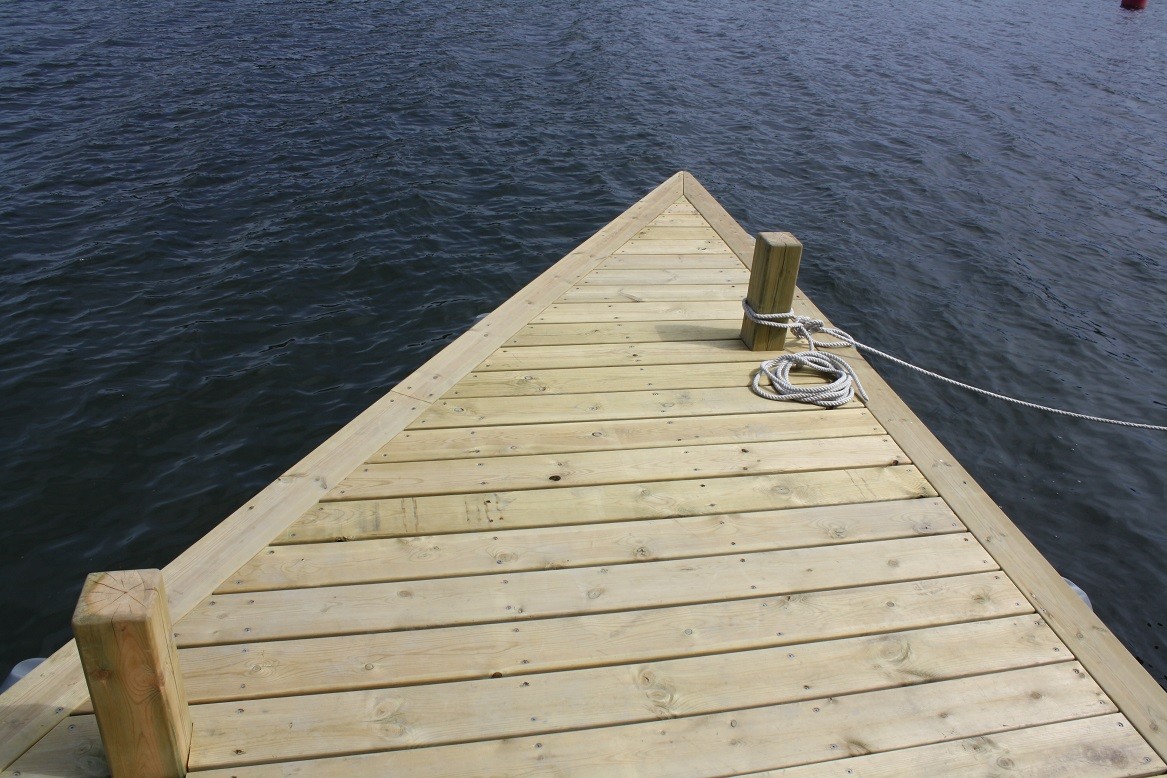

12 meters brygga i Vikingshill med spetsig front.

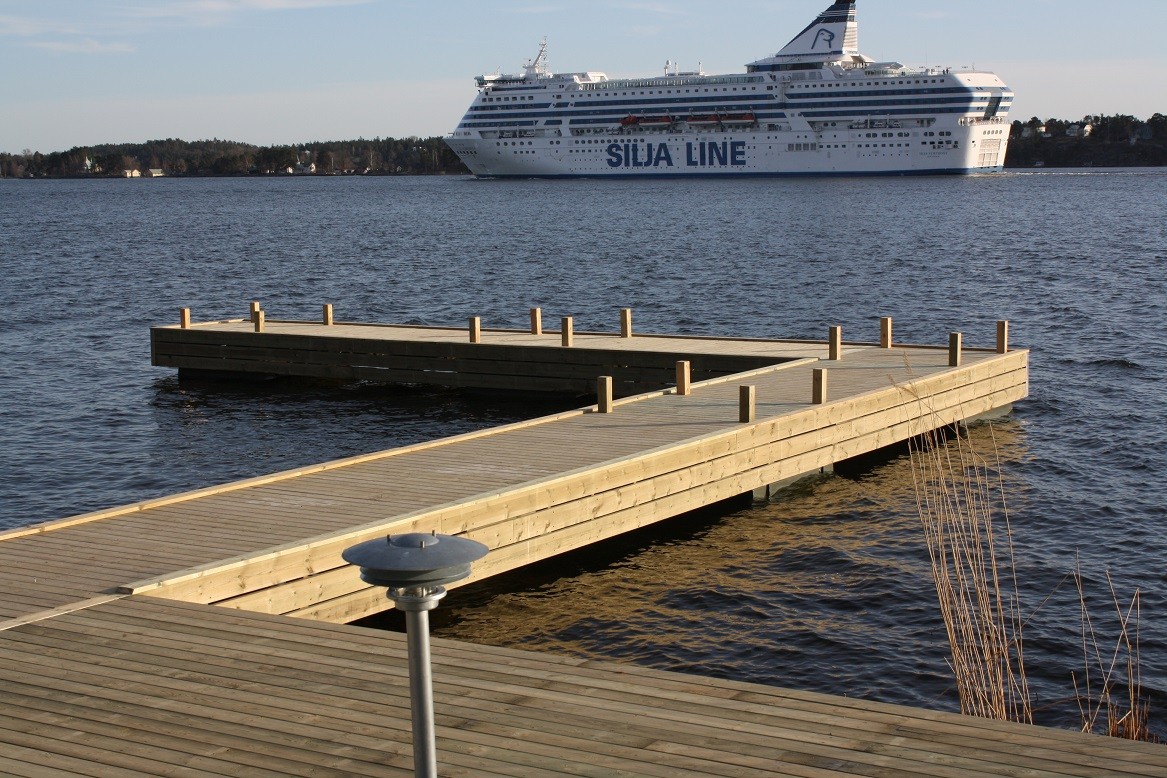

L-formad modern brygga i Tyresö, Stockholm.

Se fler bryggbilder

Mönsterskyddad

Konstruktionen att bygga bryggans stenkistor av glasfibermoduler är både patentsökt och mönsterskyddad (PRV 82376).

Stark mot is

Genom att en modern bryggas stenkista är helt slät och dessutom konisk får isen svårt att få grepp om den. Glasfiber är dessutom ett mycket starkt och nöttåligt material och kan därför i princip inte nötas av is (se även sidan Teknik).

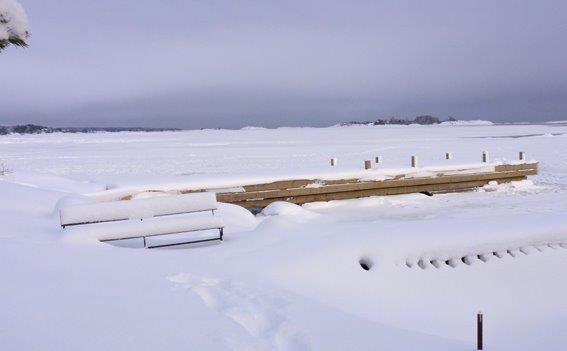

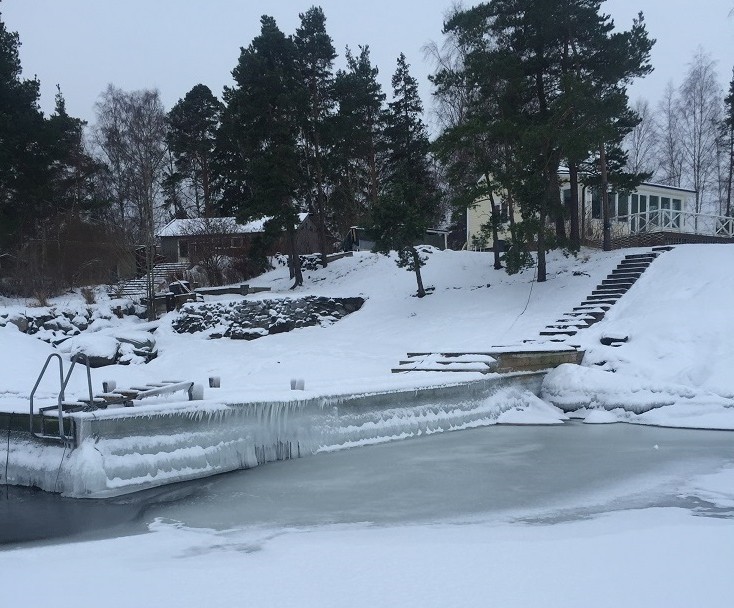

Starkt nedisad modern brygga på Storholmen utanför Lidingö.

Pålning

Samtliga moderna fasta bryggors stenkistor pålas med vardera 4 stycken kraftiga NTR A impregnerade pålar (150X150) som med en kompressordriven pålhammare pressas ner till urberget. För detta använder vi upp till 13 meter långa pålar. (Se även sidan Pålade bryggor).

Därefter fixeras stenkistan till pålarna genom bultning med M16 syrafasta rostfria stålbultar. Detta gör att stenkistan i praktiken vilar på berg, vilket förhindrar den att med åren sätta sig i bottensedimentet.

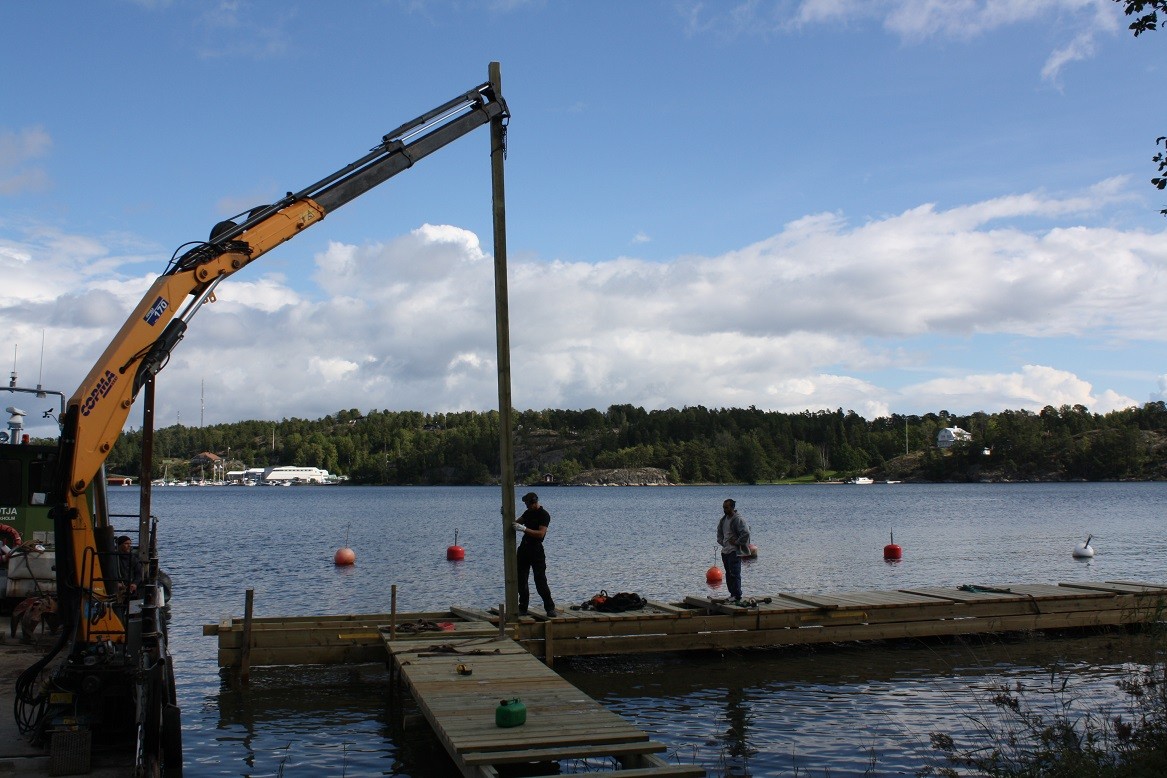

Vårt fartyg pålar en modern brygga på Dalarö.

Fasta bryggor som är höj- och sänkbara

Under senare år har vi fått lära oss att en framtida höjning av världens vattennivåer är en realitet. Bl.a därför är en modern bryggas bryggdäck möjligt att, efter att bryggan är färdigbyggd, justeras i höjdled.

TILLBEHÖR

Vågbrytare

Har bryggan ett mycket vågutsatt läge kan dess vågbrytande effekt förstärkas genom en vågbrytande balk (glasfiber höjd 0.85 m) som bultas mellan dess stenkistor.

Strandskyddsdispens

Fördelen med denna lösning är att bryggan, ur vågsynpunkt, fungerar som om den har en lång heldragen stenkista. Samtidigt upptar bryggans stenkistor en begränsad yta på sjöbotten. Detta gör att vatten kan strömma under vågbrytaren vilket ökar syresättningen av vattnet på insidan av bryggan. Detta är något som kommunernas strandskyddshandläggare sätter vikt vid då de bedömmer en strandskyddsdispens (se även sidan Strandskyddsdispens).
